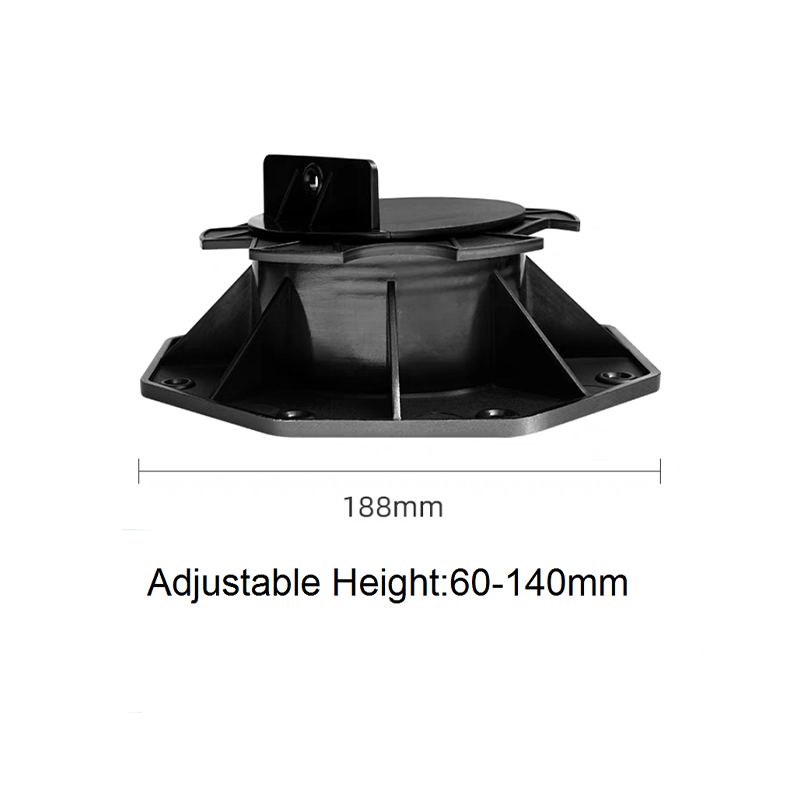

An regulowany stojak to kolumna nośna o zmiennej wysokości, wykonana z polipropylenu o wysokiej wytrzymałości lub podobnego tworzywa sztucznego klasy inżynieryjnej. Umieszcza się go bezpośrednio na podłożu konstrukcyjnym — zwykle betonowej płycie dachowej, tarasie balkonowym lub powierzchni placu — i podpiera nad nim płyty chodnikowe, deski tarasowe lub płytki, tworząc podwyższoną, poziomą powierzchnię do chodzenia bez stałego mocowania do konstrukcji podstawowej poniżej.

Mechanizm regulacji wysokości składa się z gwintowanego trzpienia, który wkręca się lub wykręca z gniazda podstawy. Obracając górną część, instalator podnosi lub opuszcza głowicę cokołu w precyzyjnych odstępach – zwykle 2–5 mm na obrót — aż górna powierzchnia każdego cokołu w szeregu znajdzie się na dokładnie tej samej wysokości. Umożliwia to zbudowanie idealnie płaskiego, równego pomostu na podłożu, które może być nachylone w celu odprowadzania wody, nierówne ze względu na tolerancje konstrukcyjne lub celowo nachylone w celu skierowania wody z dala od ścian budynku.

Podstawowe komponenty

• Płyta bazowa: Szeroka, płaska podstawa rozkładająca obciążenie na powierzchnię podłoża i zapobiegająca skupianiu się obciążeń punktowych na membranach wodoodpornych.
• Trzpień gwintowany: Regulowana sekcja ustalająca wysokość cokołu. Skok gwintu określa rozdzielczość pionową na obrót.
• Płyta czołowa: Górna platforma, która bezpośrednio styka się ze spodem kostki brukowej lub legara tarasowego. Niektóre modele są wyposażone w głowicę szczelinową lub krzyżową, która umożliwia drenaż i przepływ powietrza.
• Wypustka lub klin korygujący nachylenie: Opcjonalna wkładka umieszczana pod płytą czołową w modelach samopoziomujących, która kompensuje spadki podłoża do 5% (około 3°) automatycznie.
• Zakładki dystansowe: Zintegrowane lub zdejmowane wypustki na obwodzie główki, które zwykle utrzymują stałe odstępy pomiędzy sąsiednimi kostkami lub deskami 3–6 mm .

Kluczowe zalety regulowanych systemów cokołów

Regulowane podesty stały się preferowanym systemem wsparcia podwyższonych powierzchni zewnętrznych w sektorach mieszkaniowym, komercyjnym i hotelarskim. Ich zalety w porównaniu z tradycyjnymi instalacjami na podłożu lub zaprawie są znaczące pod wieloma względami wydajności.

Wodoodporna ochrona membranowa

Na tarasach i balkonach na dachach wodoodporna membrana pod tarasem jest najważniejszym – i najdroższym w naprawie – elementem powłoki budynku. Systemy cokołów nie umieszczają kleju, zaprawy ani ciężkiego balastu bezpośrednio na membranie. Szeroka płyta podstawy delikatnie rozprowadza obciążenie po powierzchni, a ponieważ cokoły nie są przymocowane do podłoża, membranę można sprawdzić i naprawić, po prostu podnosząc kostkę brukową i usuwając cokoły. To nieinwazyjne podejście do instalacji może zaoszczędzić dziesiątki tysięcy na kosztach naprawy membran przez cały okres użytkowania budynku w porównaniu z systemami z zaprawą.

Drenaż i wentylacja

Pustka utworzona pomiędzy płytą konstrukcyjną a powierzchnią do chodzenia – od 25 mm do ponad 600 mm w zależności od wysokości cokołu – pełni funkcję ciągłego kanału odwadniającego. Woda deszczowa przepływa swobodnie pod utwardzoną powierzchnią i wypływa kanałami obwodowymi, zamiast gromadzić się na płycie. Ta sama szczelina powietrzna zapewnia wentylację, która zmniejsza wpływ masy termicznej na znajdujący się poniżej budynek i zapobiega gromadzeniu się wilgoci, która sprzyja rozwojowi pleśni w organicznych materiałach tarasowych.

Pozioma powierzchnia na pochyłym podłożu

Konstrukcyjne płyty dachowe są zwykle odlewane w technologii A spadek o 1–3%. w kierunku wylotów drenażowych, aby zapobiec tworzeniu się osadów. Układanie kostki bezpośrednio na takim zboczu powoduje niewygodną nawierzchnię do chodzenia i widoczne linie spoin, które podkreślają nachylenie. Cokoły całkowicie eliminują ten problem: każdy moduł jest niezależnie regulowany tak, aby jego głowica znajdowała się na tej samej wysokości niezależnie od nachylenia płyty poniżej, tworząc jednolicie poziomą wykończoną powierzchnię.

W pełni odwracalne i rekonfigurowalne

Ponieważ cokoły nie są przymocowane do podłoża, cały system tarasowy można zdemontować, przenieść lub ponownie skonfigurować bez uszkodzenia płyty lub membrany znajdującej się poniżej. Jest to szczególnie cenne w komercyjnych powierzchniach najmu, w których może nastąpić zmiana najemcy, lub w budynkach mieszkalnych, gdzie przewidywany jest przyszły remont lub wymiana membrany. Poszczególne kostki brukowe lub deski można podnosić w celu uzyskania dostępu konserwacyjnego do odpływów, rur lub ciągów kablowych pod pokładem bez konieczności stosowania specjalistycznych narzędzi.

Szybki, suchy montaż

Instalacja na cokole nie wymaga mieszania, czasu utwardzania ani wymiany na mokro. Zwykle montaż może wykonać jeden doświadczony instalator 30–50 m² utwardzonego tarasu dziennie przy użyciu systemu cokołów — znacznie szybciej niż w przypadku układania nawierzchni o równoważnej powierzchni z zaprawą, co wymaga czasu na przygotowanie podłoża, wyrównanie wylewek i utwardzenie, zanim będzie można po niej chodzić.

Dwa główne zastosowania: systemy nawierzchni i podparcie tarasów

Systemy cokołów do tarasów dachowych, balkonów i placów

W przypadku nawierzchni utwardzonych cokoły umieszcza się w rogach każdej kostki brukowej, tworząc wzór siatki. Płyty kamienne, porcelanowe lub betonowe – zazwyczaj 600 × 600 mm do 800 × 800 mm w formacie — spoczywaj na czterech otaczających go głowach cokołu. Zintegrowane wypustki dystansowe na każdej głowicy utrzymują spójne, otwarte połączenie pomiędzy kostkami, co pozwala wodzie deszczowej swobodnie przedostawać się do pustej przestrzeni poniżej. To podejście do drenażu z otwartymi spoinami ma kluczowe znaczenie dla wydajności systemu: w przeciwieństwie do nawierzchni z zaprawą punktową, nie ma linii fug, które mogłyby pękać, plamić lub umożliwiać gromadzenie się wody na powierzchni membrany.

W przypadku dużych instalacji na placach komercyjnych cokoły są zaprojektowane tak, aby wytrzymać bardzo ciężkie formaty nawierzchni. Modele z cokołami o dużej wytrzymałości, przystosowane do 1000 kg lub więcej na jednostkę są dostępne do kostki granitowej lub grubego betonu stosowanej na placach publicznych, tarasach hotelowych i ogrodach dachowych centrów handlowych.

Podparcie tarasów i chodników na dachu

W zastosowaniach tarasowych cokoły podpierają belki stropowe lub wsporniki, a nie pojedyncze jednostki brukarskie. Deski tarasowe kompozytowe, WPC, drewniane lub PCV mocuje się następnie do tych legarów w standardowy sposób za pomocą zacisków lub wkrętów czołowych. System cokołów zapewnia takie same korzyści w zakresie poziomowania i ochrony membrany, jak w przypadku instalacji utwardzonej, umożliwiając jednocześnie budowę tarasu nawet na mocno nachylonych lub nierównych podłożach dachowych. W przypadku tarasów na dachach i tarasów rekreacyjnych w budynkach komercyjnych to połączenie ramy pomocniczej cokołu i tarasu kompozytowego jest obecnie standardem branżowym wysokowydajna, łatwa w utrzymaniu konstrukcja podwyższonego pokładu .

Zakres wysokości cokołu i nośność: wybór odpowiedniego modelu

Regulowane podesty są produkowane w różnych seriach wysokości, aby dostosować się do różnych wymagań dotyczących pustych przestrzeni. Wybór właściwej serii przed instalacją jest niezbędny — mieszanie serii cokołów w połowie projektu ze względu na błędnie obliczony zakres wysokości powoduje niepotrzebne koszty i komplikacje.

Należy pamiętać, że nośność generalnie zmniejsza się wraz ze wzrostem wysokości cokołu ze względu na zwiększony wpływ ramienia dźwigni na trzpień pod obciążeniem mimośrodowym. W przypadku wysokich cokołów w zastosowaniach z dużą nawierzchnią zaleca się zastosowanie płyty podstawy i płyty czołowej o większej średnicy, aby zachować stabilność i zmniejszyć nacisk obciążenia punktowego na membranę znajdującą się poniżej.

Proces instalacji: przewodnik krok po kroku

Metodyczna kolejność montażu jest kluczem do uzyskania równej, stabilnej powierzchni przy minimalnych przeróbkach regulacyjnych.

1. Zbadaj podłoże za pomocą poziomicy lub poziomicy laserowej, aby zidentyfikować najwyższy punkt. Punkt ten otrzyma najniższe ustawienie wspornika i określa minimalną wysokość dla wszystkich pozostałych wsporników.
2. Oblicz wymaganą wysokość w każdym miejscu cokołu na podstawie badania podłoża. W przypadku płyty nachylonej o nachyleniu 2% na wysokości 5 m różnica wysokości w poprzek tarasu wynosi 100 mm — sprawdzić, czy wybrana seria cokołów obejmuje ten zakres w ramach jednej jednostki.
3. Najpierw umieść cokoły na obwodzie, ustawiając każdy z nich na przybliżoną wysokość za pomocą linii odniesienia na poziomie lasera. Zablokuj mostek w odpowiedniej pozycji, jeśli model zawiera kołnierz blokujący.
4. Wypełnij wewnętrzną siatkę cokołu, sprawdzając wysokość płyty czołowej w stosunku do ustalonego odniesienia w każdej pozycji przed przejściem do następnej.
5. Połóż kostkę brukową lub zamontuj legary na ustawionych cokołach. Sprawdź, czy nie kołysze się — jeśli kostka brukowa się kołysze, oznacza to, że jeden z czterech podpór jest nieco za wysoki lub za niski. Dostosuj dokładnie, aż będzie stabilna.
6. Wykonaj ostateczną kontrolę poziomu na całej powierzchni pokładu, używając długiej linijki lub lasera. Tolerancja dla dobrze zainstalowanego podestu jest typowa ±3 mm na dowolnej rozpiętości 3 m .

Modele samopoziomujące: kiedy się opłaca?

Cokoły samopoziomujące zawierają punkt obrotu pomiędzy podstawą a łodygą, który pozwala płycie czołowej pozostać w poziomie nawet wtedy, gdy podstawa znajduje się na nachylonym podłożu — automatycznie kompensując nachylenie do 5% bez klinów i podkładek. Kosztują więcej w przeliczeniu na jednostkę niż standardowe modele ze stałą podstawą, ale znacznie skracają czas instalacji na mocno nachylonych podłożach i eliminują ryzyko kołysania się podstawy w wysokim miejscu. W przypadku tarasów dachowych o nachyleniu większym niż 2% modele samopoziomujące zapewniają znaczny zwrot kosztów dzięki zmniejszeniu nakładu pracy.

Rozstaw cokołów i obliczanie ilości

Prawidłowy odstęp między cokołami zależy od formatu użytej kostki lub płyty oraz obciążenia, jakie musi przenosić powierzchnia. Niedostateczne rozmieszczenie odpadów powoduje koszty materiałów; nadmierny rozstaw grozi ugięciem i pękaniem kostki brukowej pod skoncentrowanym obciążeniem.

Systemy brukarskie

W przypadku standardowych formatów kostki brukowej, w każdym narożniku kostki umieszcza się jeden cokół, co oznacza, że każdy cokół podtrzymuje jednocześnie cztery narożniki kostki. Wymagana liczba cokołów wynosi w przybliżeniu liczba jednostek układarki plus liczba układów wzdłuż każdej krawędzi . W przypadku siatki 10 × 10 składającej się z kostki brukowej o wymiarach 600 × 600 mm (łącznie 100 kostki o powierzchni 36 m²) odpowiada to siatce cokołów o wymiarach 11 × 11 — 121 cokołów w sumie.

Wsparcie legara tarasowego

W przypadku zastosowań tarasowych cokoły podtrzymują belki stropowe w regularnych odstępach wzdłuż każdego biegu legarów. Maksymalny rozstaw cokołów wzdłuż legara jest określany na podstawie rozpiętości legarów – zazwyczaj 800–1200 mm od środka do środka do standardowych belek aluminiowych lub kompozytowych. Na pokładzie odstępy między legarami są zwykle ustalane na podstawie rozpiętości desek tarasowych 300–400 mm do desek kompozytowych. Zawsze dodawaj 10% do obliczonej ilości cokołu aby umożliwić regulację obwodu i przyszłe wymiany.

Często zadawane pytania dotyczące wsporników regulowanych

Czy wsporniki regulowane uszkodzą wodoodporną membranę?

Po prawidłowym określeniu i zainstalowaniu, regulowany stojaks nie uszkadzać membran wodoodpornych. Szeroka płyta podstawy rozkłada obciążenie znacznie poniżej progu wytrzymałości membrany na obciążenie punktowe, a klej ani łącznik nie przedostają się przez membranę. W przypadku wrażliwych membran, a płyta ochronna lub podkładka gumowa można umieścić pod każdą płytą podstawy jako dodatkowy środek ostrożności. Jest to standardowa praktyka w systemach dachów odwróconych, w których warstwa izolacyjna znajduje się nad membraną.

Czy cokoły można stosować na podłożach drewnianych lub metalowych, a nie tylko betonowych?

Tak, pod warunkiem, że podłoże jest wystarczająco sztywne i nośne. Cokoły na podłożach drewnianych powinny mieć powierzchnię podstawy wystarczająco dużą, aby uniknąć lokalnego uginania się drewna pod obciążeniem. W przypadku tarasów metalowych sprawdź, czy płyta podstawy cokołu rozciąga się na co najmniej dwa żebra faliste, aby zapewnić stabilne łożyskowanie. W obu przypadkach przed przystąpieniem do montażu cokołu należy sprawdzić nośność konstrukcyjną podłoża w stosunku do całkowitego przyłożonego obciążenia.

Jak cokoły sprawdzają się w klimacie zamarzania i rozmrażania?

Wysokiej jakości cokoły z polipropylenu są przystosowane do temperatur od -40°C do 80°C i nie pękają ani nie odkształcają się w wyniku cykli zamrażania i rozmrażania. System drenażu z otwartymi spoinami stosowany w nawierzchniach cokołowych jest w rzeczywistości znaczącą zaletą w zimnym klimacie: ponieważ woda swobodnie spływa pod powierzchnią, a nie gromadzi się na niej, nie ma stojącej wody, która mogłaby zamarzać i rozszerzać się, co jest główną przyczyną uszkodzeń spoin w nawierzchniach z zaprawą w regionach narażonych na mróz.

Jakie maksymalne nachylenie mogą pomieścić wsporniki regulowane?

Standardowe cokoły ze stałą podstawą wytrzymują nachylenia podłoża do ok 2–3% poprzez zmianę wysokości siatki. Rozszerzają to modele samopoziomujące z obrotową podstawą 5% (około 3°) zanim sama zmiana wysokości łodygi stanie się niepraktyczna. W przypadku nachyleń przekraczających 5% wymagane jest połączenie cokołów samopoziomujących i modeli o zwiększonej wysokości, a także należy zasięgnąć porady inżyniera konstrukcyjnego w zakresie stabilności bocznej zespołu tarasu.

Czy muszę mocować cokoły do ​​podłoża?

W zdecydowanej większości zastosowań cokoły nie są mocowane do podłoża — ciężar nawierzchni lub tarasu powyżej jest wystarczający, aby utrzymać je na miejscu. W przypadku odsłoniętych, wzniesionych lokalizacji, gdzie problemem jest podnoszenie wiatru – takich jak wielopiętrowe tarasy na dachach lub balkony przybrzeżne – ciężar układarki należy sprawdzić w oparciu o obliczone siły nośne wiatru dla konkretnej witryny. W przypadku zidentyfikowania ryzyka wypiętrzenia, układarki obwodowe można przymocować mechanicznie lub obciążyć dodatkowym ciężarem zamiast mocowania pojedynczych cokołów, zachowując zaletę systemu w zakresie ochrony membrany.

Regulowane cokoły a tradycyjne podłoże z zaprawy: bezpośrednie porównanie

Wybór pomiędzy systemem cokołów a konwencjonalną nawierzchnią z zaprawy na tarasie lub balkonie na dachu wiąże się z kompromisami w zakresie kosztów, wydajności i długoterminowej konserwacji. Poniższe porównanie obejmuje kluczowe czynniki decyzyjne.

W przypadku każdego zastosowania, w którym priorytetem jest długoterminowa szczelność hydroizolacji – co obejmuje praktycznie wszystkie tarasy na dachu, balkony i podesty – analiza kosztów cyklu życia konsekwentnie faworyzuje system cokołów pomimo wyższego początkowego kosztu materiałów, głównie dzięki uniknięciu wydatków na naprawę membrany i zmniejszonym nakładom pracy konserwacyjnej w całym okresie użytkowania instalacji.
